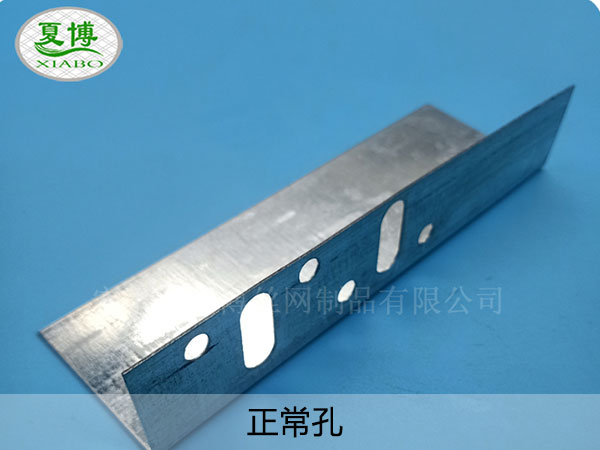

正常孔托架的开孔原理

       正常孔托架的开孔原理主要围绕准确定位、安稳夹紧、导向钻孔三个中心环节展开，经过机械定位安装与钻模系统的合作，确保孔位精度和加工安稳性。以下是详细原理分析：

一、定位原理：六点定位约束自由度

       托架开孔时，需经过定位安装约束其六个自由度（三个移动自由度：X、Y、Z方向；三个滚动自由度：绕X、Y、Z轴旋转），以确保孔位与工件基准的相对位置精度。详细完成方法如下：

       1.主要定位基准：以托架的内孔（如φ30H9内孔）及其端面为基准，经过定位芯轴的外圆与内孔合作，约束Y、Z方向的移动及滚动自由度（共四个），一起芯轴端面约束X方向的移动自由度。

       2.辅佐定位基准：使用工件底平面的旁边面作为辅佐基准，经过限位块上的定位螺栓调整铸件毛坯外形尺寸，进一步约束X方向的滚动自由度，完成彻底定位。

二、夹紧原理：安稳工件防止振动

       夹紧安装需提供足够夹紧力，防止钻孔过程中工件振动或位移，一起避免过度变形。常见夹紧方法包含：

       1.螺母与开口垫圈组合：经过螺母旋转推动开口垫圈压紧工件，适用于批量加工，操作简洁且夹紧力可调。

       2.专用夹具规划：如选用旋转气缸驱动夹持板，经过活塞杆带动夹持板滚动至工件上方并下压，完成快速夹紧与开释，进步加工效率。

三、导向原理：钻套操控钻孔方向

       钻套是托架开孔的中心导向元件，其效果包含：

       1.导向钻头：钻套内孔与钻头直径匹配（如φ14孔用φ14钻套），确保钻头沿预订方向进给，避免偏斜。

       2.可换规划：钻套与衬套选用φ22F7/n6合作公役带，衬套与钻模板选用φ30H7/n6合作公役带，确保钻套磨损后可快速替换，延伸钻模使用寿命。

       3.对称布局：钻模板上对称规划多个钻套（如4个可换钻套），满足托架左右对称孔的加工需求，减少装夹次数。
